L293D 은 아두이노 실드라 조금 귀찮아서

조금은 간편하게 쓸수 있는 2채널 L298N을 이용하여 자동차를 만들어 볼까 생각중

보조배터리 두개 달아서 하나는 라즈베리

다른 하나는 전원으로 사용하면 되지 않을까 싶기한데..



[링크 : https://devicemart.blogspot.com/2019/07/l298n.html]

[링크 : http://makeshare.org/bbs/board.php?bo_table=arduinomotor&wr_id=12]

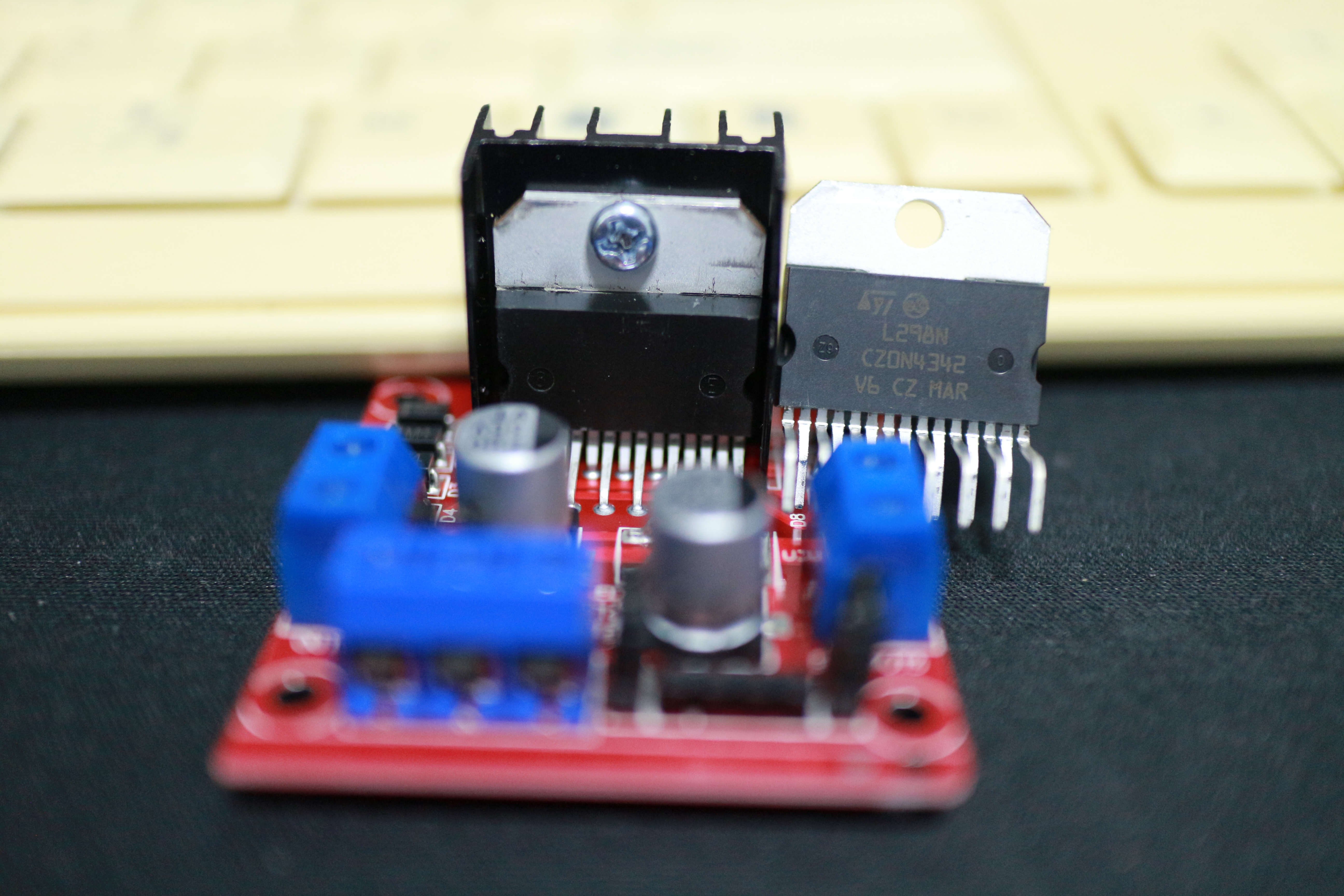

옥션을 통해서 구매한건 복제품 인지.. L298N 칩에 마킹이 하나도 없다.

(오른쪽은 예전에 구매해놨던 L298N 칩 단품)



그리고 DC 모터에 극성을 어떻게 연결해야 하려나?



+

간단하게 아두이노 전원을 이용해서 DC 모터 작동시키려고

IN1 IN2 에 HIGH / LOW ENA에 HIGH를 넣어주었는데 모터가 돌지 않는다.

부품이 문제인가.. 회로 구성이 문제인가 아두이노 전원 통해서 USB 전원을 공급해서 그런건가...



+

혹시나 해서 DC 모터를 연결하지 않고 두 단자의 전압을 재보니 3.3V 정도?

아두이노의 USB를 통해서 전원을 공급받다 보니 아무래도 직접 전원을 받는게 아니라 전류가 부족해서 그런듯.

일단은 내일(?) 보조 배터리에서 바로 전원을 뽑던가 건전지를 이용해 보는걸 강구해 봐야 할 듯 하다.
