embeded/FPGA - ALTERA2023. 11. 6. 15:08

중고나라에서 떠서 고민중





2013년 당시 249 달러로 엄청 저렴하게 나왔던 모양

AUGUST 15, 2013 BY JEAN-LUC AUFRANC (CNXSOFT) - 2 COMMENTSON $249 TERASIC SOCKIT DEVELOPMENT KIT FEATURES ALTERA CYCLONE V SX DUAL CORE A9 + FPGA SOC
$249 Terasic SoCKit Development Kit Features Altera Cyclone V SX Dual Core A9 + FPGA SoC

[링크 : https://www.cnx-software.com/2013/08/15/249-terasic-sockit-development-kit-features-altera-cyclone-v-sx-dual-core-a9-fpga-soc/]

[링크 : https://www.terasic.com.tw/cgi-bin/page/archive.pl?CategoryNo=167&No=816]



xilinx의 zynq를 채택한 zedboard가 589$인데, 코로나 품귀로 인해서 가격이 미친듯이 오른걸려나?

299$ 아카데믹, 395$ 커머셜 가격으로 판매된 기록이 있나 보다.

The zedboard Board is a single-board computer based on Xilinx's Zynq device family. It uses a Xilinx Zynq Z-7020 Zynq device (dual core ARM Cortex-A9 cores ~800MHz paired with a xilinx Artix 7 fpga). See Zynq features for more processor features. [Price is USD 299 academic , USD 395 commerical ].

[링크 : https://elinux.org/Zedboard]

'embeded > FPGA - ALTERA' 카테고리의 다른 글

HSMC(High Speed Mezzanine Card)  (0) 2023.10.02
altera(intel fpga) m9k m10k  (0) 2023.05.14
altera uart ip  (0) 2023.05.14
altera - partial reconfigure  (0) 2023.04.24
altera nios 2 epcs to ram  (0) 2023.03.28
Posted by 구차니
embeded/FPGA - ALTERA2023. 10. 2. 23:02

또 병이 도져서 중고장터 뒤지다가

sockit 이라는 제품에서 HSMC 라는 커넥터가 있어서 보는데

아래 사진에서 우측의 희한한 커넥터가 바로 그녀석

웬지. 회사에서 사용하는걸 본적이 있는 느낌인데...

[링크 : https://www.terasic.com.tw/cgi-bin/page/archive.pl?Language=English&CategoryNo=205&No=816&PartNo=2#contents]



아무튼 아래와 같은 스펙을 지닌 고속 인터페이스인데

반대로 생각하면 캐리어 보드가 없으면 de10-nano 처럼 HDMI도 없는 녀석이라

메모리만 AP 쪽이 1기가, FPGA쪽에 1기가 넣어주는게 무의미해질 수 있는 구성이라는게 함정

[링크 : http://www.mwftr.com/SoCs14/Altera%20hsmc_spec.pdf]

'embeded > FPGA - ALTERA' 카테고리의 다른 글

terasic sockit  (0) 2023.11.06
altera(intel fpga) m9k m10k  (0) 2023.05.14
altera uart ip  (0) 2023.05.14
altera - partial reconfigure  (0) 2023.04.24
altera nios 2 epcs to ram  (0) 2023.03.28
Posted by 구차니
embeded/FPGA - ALTERA2023. 5. 14. 14:38

cyclone IV 에서는 M9K 인것 같고

cyclone V 에서는 M10K 인가?



de10-nano 다운로드 받아서 IP catalog에서 해보니 아래와 같이 나온다.



M9K and M10K memories are Intel/Altera’s embedded highdensity memory arrays – Nearly all modern FPGAs include similar “block memories” • Each block contains approximately 9000 or 10,000 bits of memory per block respectively

[링크 : https://www.ece.ucdavis.edu/~bbaas/181/notes/Handout.M9K.M10K.mems.pdf]

'embeded > FPGA - ALTERA' 카테고리의 다른 글

terasic sockit  (0) 2023.11.06
HSMC(High Speed Mezzanine Card)  (0) 2023.10.02
altera uart ip  (0) 2023.05.14
altera - partial reconfigure  (0) 2023.04.24
altera nios 2 epcs to ram  (0) 2023.03.28
Posted by 구차니
embeded/FPGA - ALTERA2023. 5. 14. 12:56

xilinx 에서 보다 intel fpga쪽 보니

라이센스 이야기도 없고(그냥 있으면 기본 무료라고 보면 되는건가..?) 웬지 불안해지는 느낌

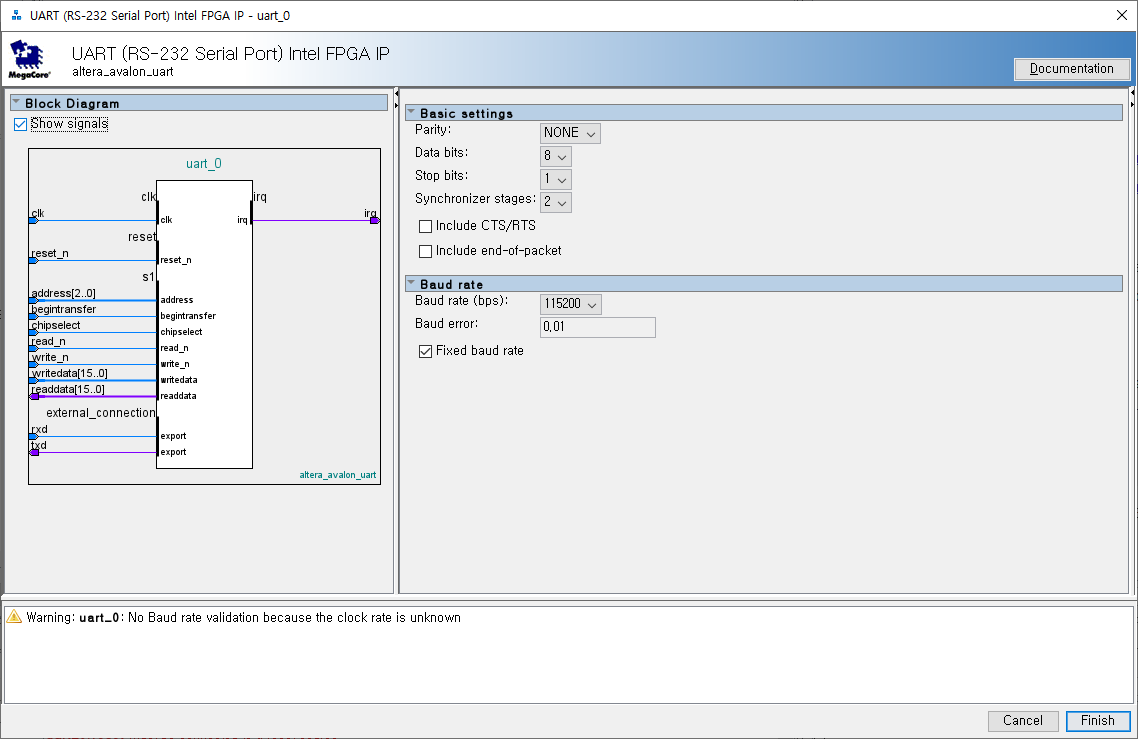

얘가 HDL 레벨에서 설정해서 쓰는 간단한 uart ip고

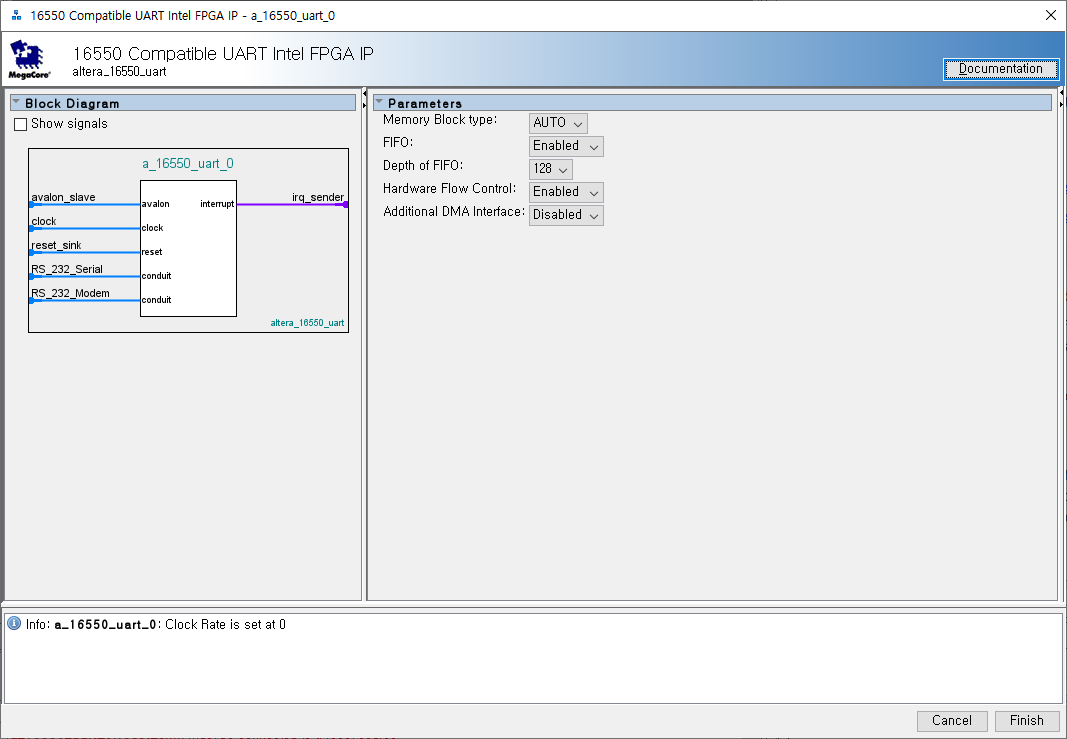

16550 이 전체 사양 지원하는 uart 디바이스





cyclone iv 에서는 사용불가능한데

이름만 보면 xlinix의 uartlite 같지만, 전혀 다른 ip 같은 느낌이네..

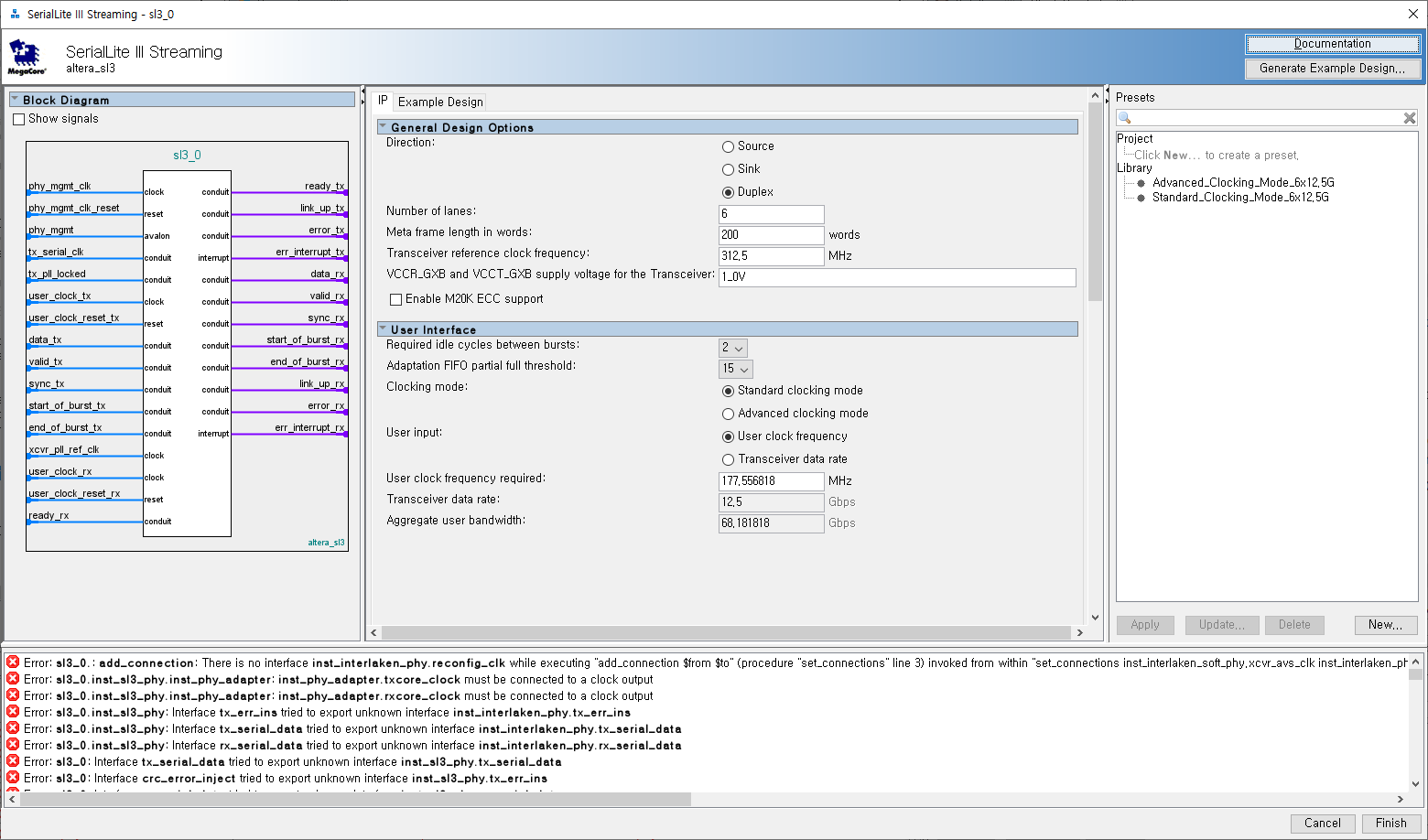

그 와중에 시리얼 라이트라는데 내가 아는 그 시리얼이 아닌가?

'embeded > FPGA - ALTERA' 카테고리의 다른 글

HSMC(High Speed Mezzanine Card)  (0) 2023.10.02
altera(intel fpga) m9k m10k  (0) 2023.05.14
altera - partial reconfigure  (0) 2023.04.24
altera nios 2 epcs to ram  (0) 2023.03.28
Nios V  (0) 2021.11.01
Posted by 구차니
embeded/FPGA - ALTERA2023. 4. 24. 13:56

 Arria 10 HPS에서만 되는진 찾아봐야 할 듯.

Partial reconfiguration (PR) allows you to reconfigure a portion of the FPGA dynamically, while the remaining FPGA design continues to function

[링크 : https://cdrdv2-public.intel.com/667007/an798-683034-667007.pdf]



어째 느낌이 HPS 라인업만 되는 것 같네?

The Intel® Quartus® Prime software supports the PR feature for the Intel® Stratix® V device family and Cyclone® V devices whose part number ends in "SC", for example, 5CGXFC9E6F35I8NSC.

[링크 : https://www.intel.com/content/www/us/en/docs/programmable/683499/18-1/design-planning-for-partial-reconfiguration.html]

'embeded > FPGA - ALTERA' 카테고리의 다른 글

altera(intel fpga) m9k m10k  (0) 2023.05.14
altera uart ip  (0) 2023.05.14
altera nios 2 epcs to ram  (0) 2023.03.28
Nios V  (0) 2021.11.01
IOFS - Intel Open FPGA Stack  (0) 2021.07.06
Posted by 구차니
embeded/FPGA - ALTERA2023. 3. 28. 19:45



2. Executable code is stored in the EPCS. This is according to your second attempt:

--- Quote Start ---
I changed the reset vector to EPCS controller, it still doesn't work
--- Quote End ---

In this case the epcs_flash_controller is nesessary in your system. The reset vector must point to the epcs_flash_controller, which contains the bootcopier code. The exeption vector must point to On-Chip RAM because your .text segment is still located there.
After power is up, NiosII start the execution of the bootcopier code from epcs_flash_controller internal ROM. This bootcopier gets application executible code from EPCS and stores it into On-Chip RAM. After bootcopier has finished its work the control passes to the application executible code in the On-Chip RAM.

[링크 : https://community.intel.com/t5/Nios-II-Embedded-Design-Suite/how-to-embeded-the-Nios-software-into-FPGA-sof-file/m-p/150842]



1.5.5. Nios II Processor Application Copied from EPCS Flash to RAM Using Boot Copier
The EPCS address space is not mapped into the Altera Avalon EPCS Flash Controller’s Avalon MM slave interface. Instead, read or write accesses are done through CSRs. Upon system reset, the EPCS device needs to be initialized before usage.

For these reasons, the EPCS controller-based boot copier is required for initializing the EPCS device and copying the Nios II application to RAM for execution.

The EPCS controller instantiates a block of boot ROM internally at its base address (offset 0x0, just before EPCS controller’s CSRs) for storing the boot copier. Nios II reset vector offset must set to EPCS controller base address, such that upon system reset the boot copier is executed first to initialize the EPCS controller and device.

[링크 : https://www.intel.com/content/www/us/en/docs/programmable/683820/current/nios-ii-processor-application-copied-37722.html]

[링크 : https://manuals.plus/ko/Intel/1-5-1-nios-ii-booting-general-flow-manual#axzz7xFS1je7Y]



Nios® II 플래시 프로그래머를 사용할 때 --csr 옵션은 무엇입니까?

설명
직렬 플래시 컨트롤러 II IP와 함께 Nios II 플래시 프로그래머(현재 "quartus_pgm --nios2")를 디자인에 사용할 때 명령 문자열에 새로운 옵션 "--csr"를 지정해야 합니다.

해결 방법
--csr 옵션은 직렬 플래시 컨트롤러 II IP 코어의 "avl_csr" 인터페이스 주소로 지정되어야 합니다.  예를 들어 플랫폼 디자이너 시스템에서 "avl_csr" 인터페이스의 주소 범위가 0x1000_0000 0x1000_003F 경우 "--csr=0x10000000"을 사용하십시오.

이 기능은 Nios II 플래시 프로그래머 사용자 가이드의 향후 버전에서 완전히 문서화될 것으로 예상됩니다.

[링크 : https://www.intel.co.kr/content/www/kr/ko/support/programmable/articles/000086366.html]

'embeded > FPGA - ALTERA' 카테고리의 다른 글

altera uart ip  (0) 2023.05.14
altera - partial reconfigure  (0) 2023.04.24
Nios V  (0) 2021.11.01
IOFS - Intel Open FPGA Stack  (0) 2021.07.06
oneAPI Quartus pro 필요?  (0) 2021.04.06
Posted by 구차니
embeded/FPGA - ALTERA2021. 11. 1. 15:11

altera/intel fpga의 soft mcu가 risc-v 채택해서 nios V로 제공되는데

[링크 : https://www.intel.com/content/www/us/en/products/details/fpga/nios-processor/v.html]



하드웨어 요구사항이 높네.. 아쉽게도 내가 가징 de0-nano의 cyclone IV로는 무리인듯.

2.1. Hardware and Software Requirements

Intel uses the following hardware and software to build a Nios® V/m processor system:
  • Supported Intel FPGA devices:
    • Intel® Cyclone® 10 GX
    • Intel® Arria® 10
    • Intel® Stratix® 10
    • Intel® Agilex™
  • Intel® Quartus® Prime Pro Edition software version 21.3 or later

[링크 : https://www.intel.com/content/www/us/en/programmable/documentation/jmv1629188568604.html]

'embeded > FPGA - ALTERA' 카테고리의 다른 글

altera - partial reconfigure  (0) 2023.04.24
altera nios 2 epcs to ram  (0) 2023.03.28
IOFS - Intel Open FPGA Stack  (0) 2021.07.06
oneAPI Quartus pro 필요?  (0) 2021.04.06
cyclone V openCL?  (0) 2021.03.26
Posted by 구차니
embeded/FPGA - ALTERA2021. 7. 6. 10:50

oneAPI 세미나 질문중 받은 키워드

아무튼.. custom IOFS를 통해 독립 cyclone 칩도 가능은 하나

pci-e로 호스트와 연결이 되어 있어야 한다고.. 흐음...

그냥 쓰지 못한다는 말로 들리는구만 ㅠㅠ

[링크 : https://www.hellot.net/mobile/article.html?no=55317]

'embeded > FPGA - ALTERA' 카테고리의 다른 글

altera nios 2 epcs to ram  (0) 2023.03.28
Nios V  (0) 2021.11.01
oneAPI Quartus pro 필요?  (0) 2021.04.06
cyclone V openCL?  (0) 2021.03.26
risc v on fpga  (0) 2021.03.09
Posted by 구차니
embeded/FPGA - ALTERA2021. 4. 6. 17:06

Q: DE10-Nano에서 oneAPI 하려는데 안되요~

A: Quartus Pro 사세요

As of now OneAPI addon is supported in Quartus Pro only.

[링크 : https://community.intel.com/.../Local-OneAPI-FPGA-synthesis-with-Altera-Cyclone-5/td-p/1204639]



근데.. pro는 비싸지 않나...

그리고 addon 이라고 하면.. addon이 아닌 상태로는 lite로도 가능하다는 건가?



지원되는 하드웨어에... Arria 10GX / Stratix 10SX 가 포함된 PC 카드 타입..

Supported Hardware
FPGA Cards
Intel® Programmable Acceleration Card (PAC) with Intel® Arria® 10 GX FPGA with Intel® Acceleration Stack for Intel® Xeon® CPU with FPGAs Version 1.2.1
Intel® FPGA Programmable Acceleration Card D5005 (previously known as Intel® PAC with Intel® Stratix® 10 SX FPGA) with Intel® Acceleration Stack for Intel® Xeon® CPU with FPGAs Version 2.0.1
Custom Platforms (Ported from Intel® Arria® 10 GX and Intel® Stratix® 10 GX reference platforms)
Intel® Custom Platforms with Intel® Quartus® Prime software version 20.4
Intel® Custom Platforms with Intel® Quartus® Prime software version 20.3
Intel® Custom Platforms with Intel® Quartus® Prime software version 20.2
Intel® Custom Platforms with Intel® Quartus® Prime software version 19.4

[링크 : https://software.intel.com/.../intel-oneapi-dpcpp-fpga-add-on-release-notes.html]



혹시나 저렴한(!) DE10-Nano로는 안되나 찾아봐야 하는데.. 위에 링크에서 일단 좌절중!



그래도 모르니 Standard와 Nano를 비교해보니 cyclone V SE와 SX의 차이라..

DE10-Standard Cyclone V SX SoC—5CSXFC6D6F31C6N (110K LEs, 41509 ALMs

[링크 : https://www.terasic.com.tw/cgi-bin/page/archive.pl?Language=English&CategoryNo=165&No=1081&PartNo=2]

DE10-Nano Intel Cyclone® V SE 5CSEBA6U23I7  device (110K LEs)

[링크 : https://www.terasic.com.tw/cgi-bin/page/archive.pl?Language=English&CategoryNo=167&No=1046&PartNo=2]

'embeded > FPGA - ALTERA' 카테고리의 다른 글

Nios V  (0) 2021.11.01
IOFS - Intel Open FPGA Stack  (0) 2021.07.06
cyclone V openCL?  (0) 2021.03.26
risc v on fpga  (0) 2021.03.09
quartus II 9.0이 아니야? 4.2 설치!  (0) 2020.06.23
Posted by 구차니
embeded/FPGA - ALTERA2021. 3. 26. 10:20

'embeded > FPGA - ALTERA' 카테고리의 다른 글

IOFS - Intel Open FPGA Stack  (0) 2021.07.06
oneAPI Quartus pro 필요?  (0) 2021.04.06
risc v on fpga  (0) 2021.03.09
quartus II 9.0이 아니야? 4.2 설치!  (0) 2020.06.23
큰 맘 먹고 질렀으나..  (0) 2020.06.22
